Principes d'alimentations à découpage : Exemple de calcul de durée de vie condensateur électrochimique
1	Exemple :	Calcul des condensateurs de sortie d'un montage Flyback 12V 10A e et de fréquence supérieure à 30 kHz.
2	Le Schéma :	Schéma générique habituel :

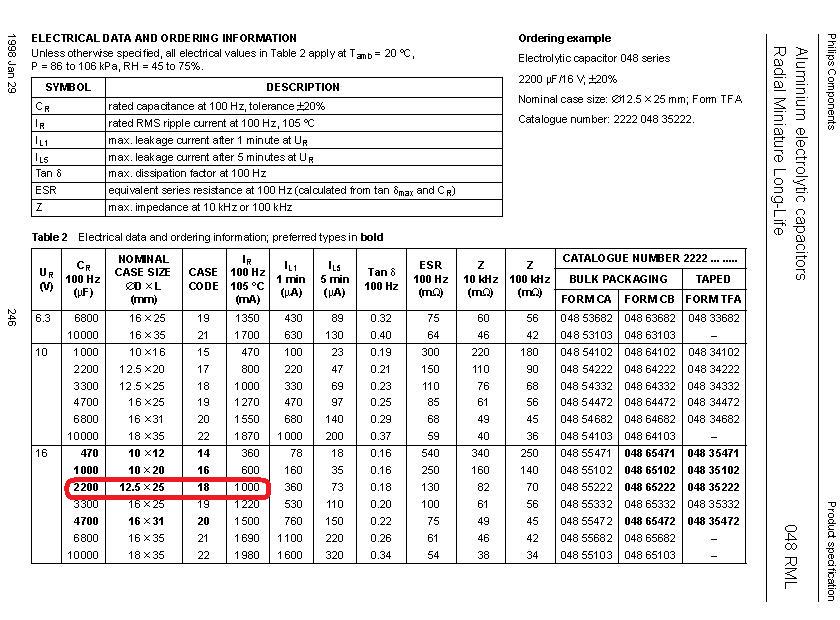

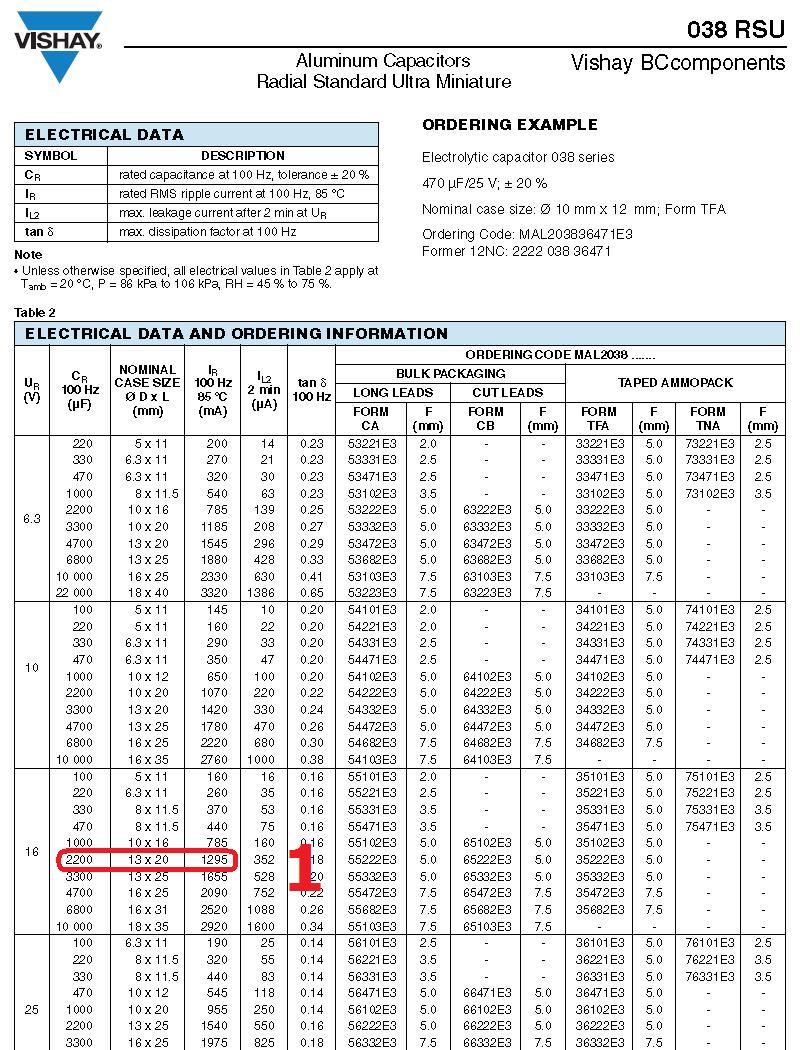

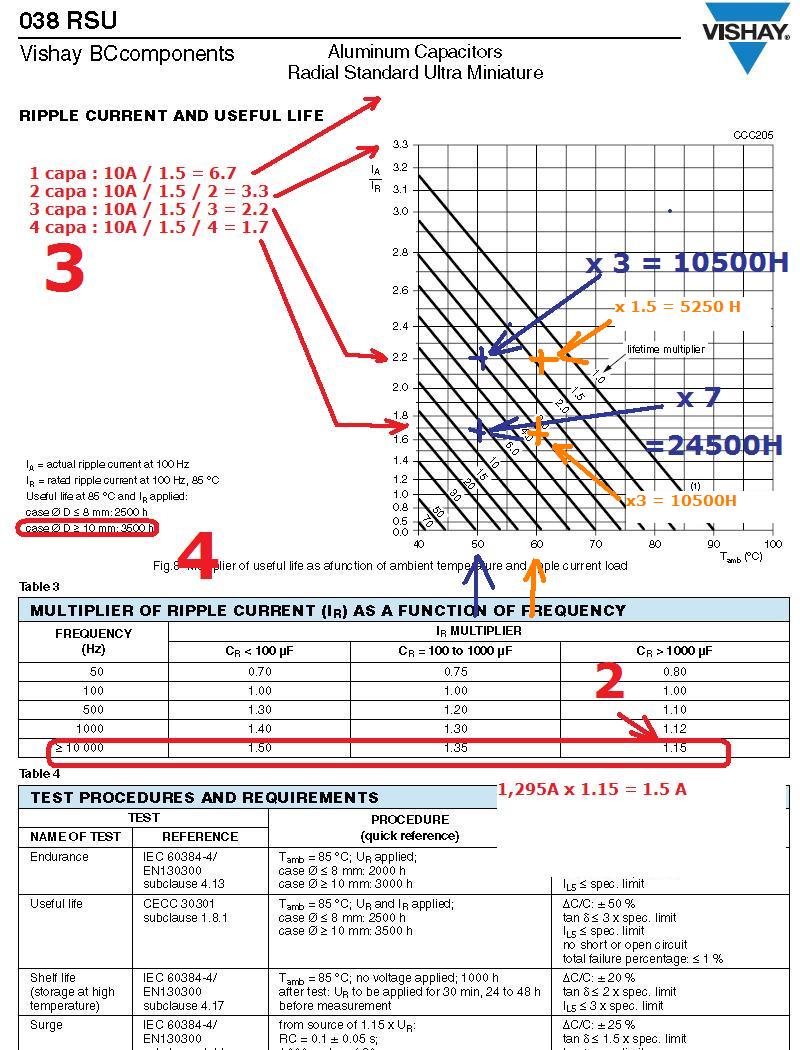

3	Exemple 1 :	Avec un condensateur générique:

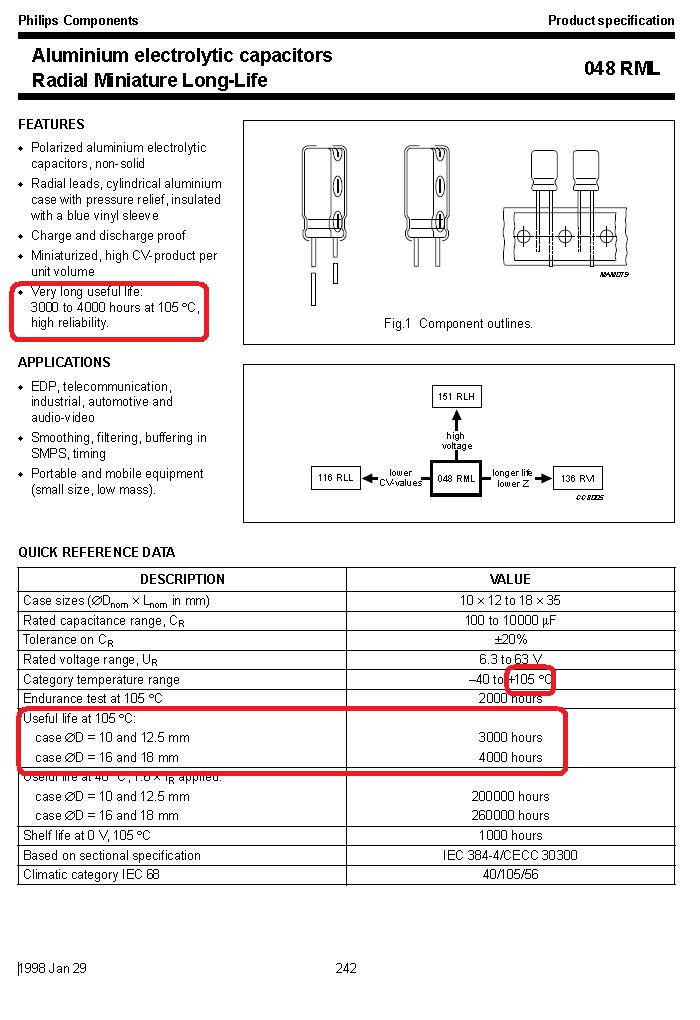

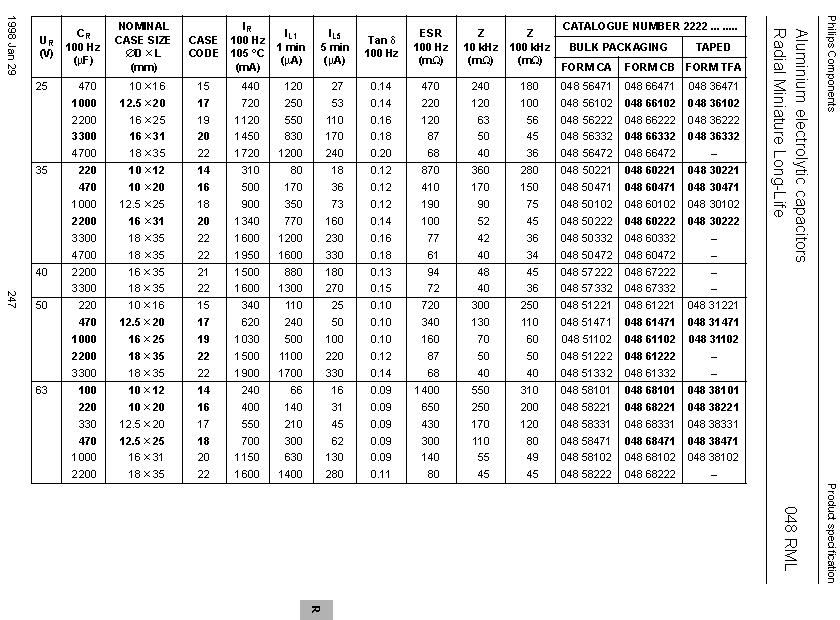

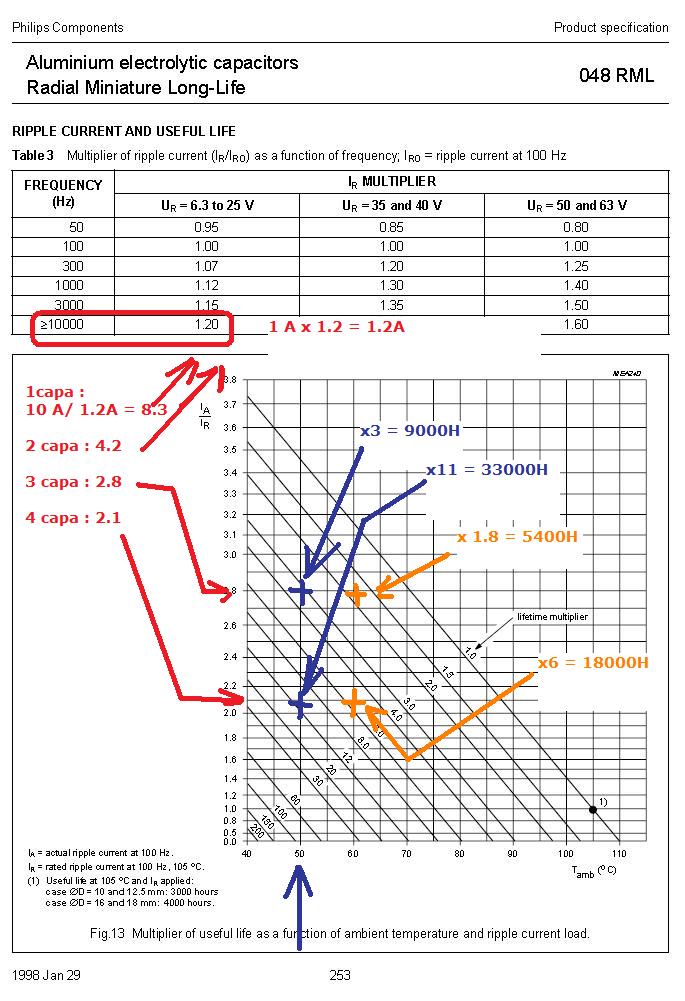

4	Exemple 2 :	Avec un condensateur de performances moyennes:

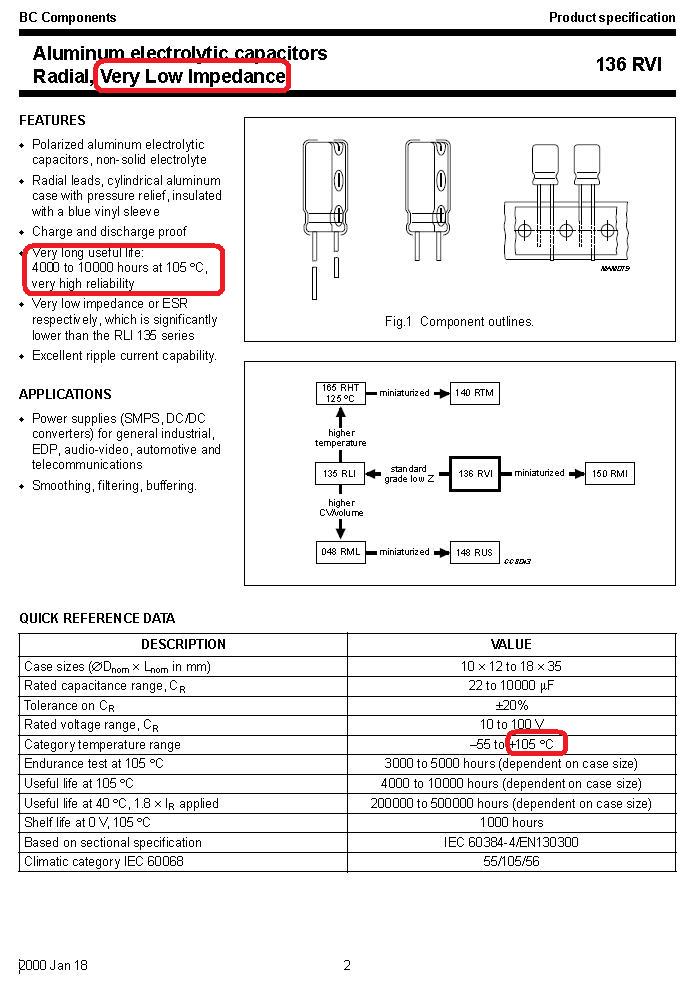

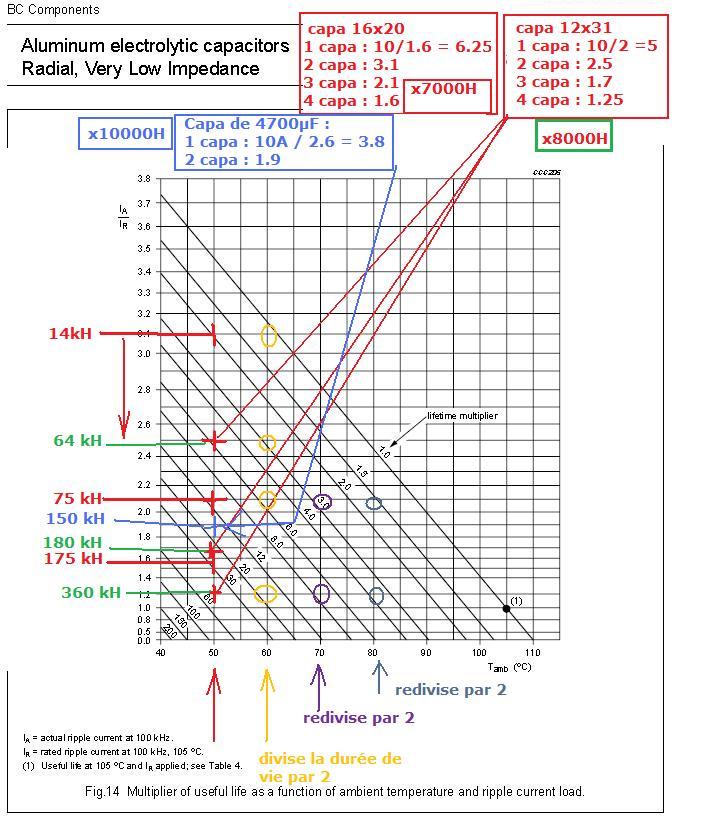

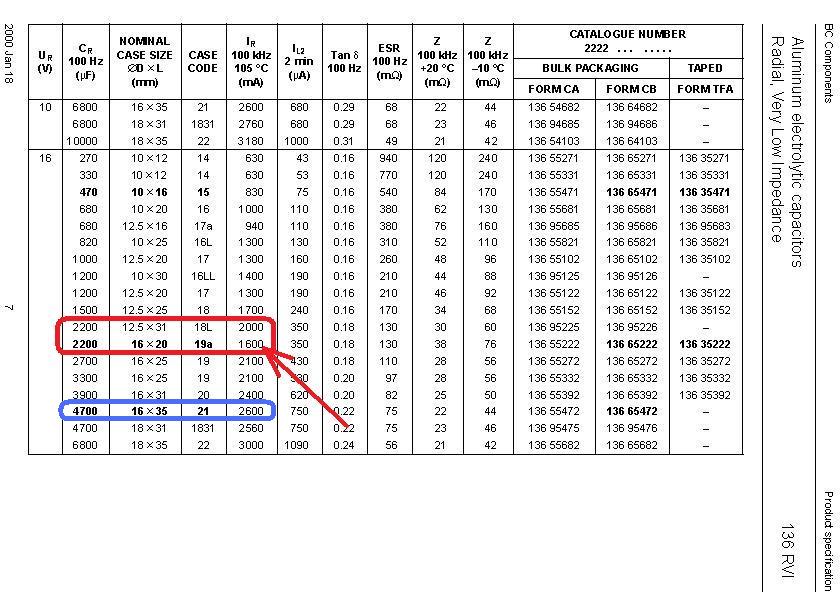

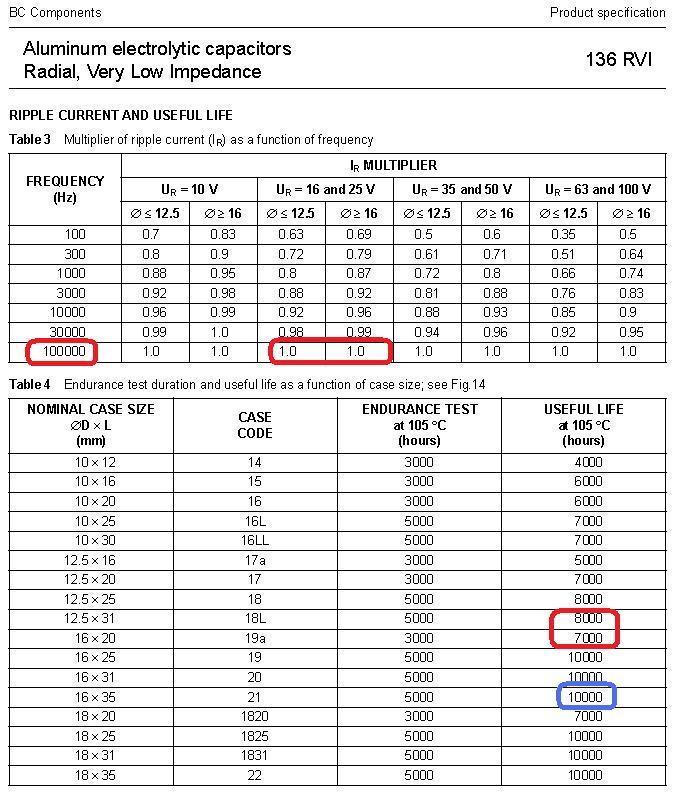

5	Exemple 3 :	Avec un condensateur de performances supérieures:

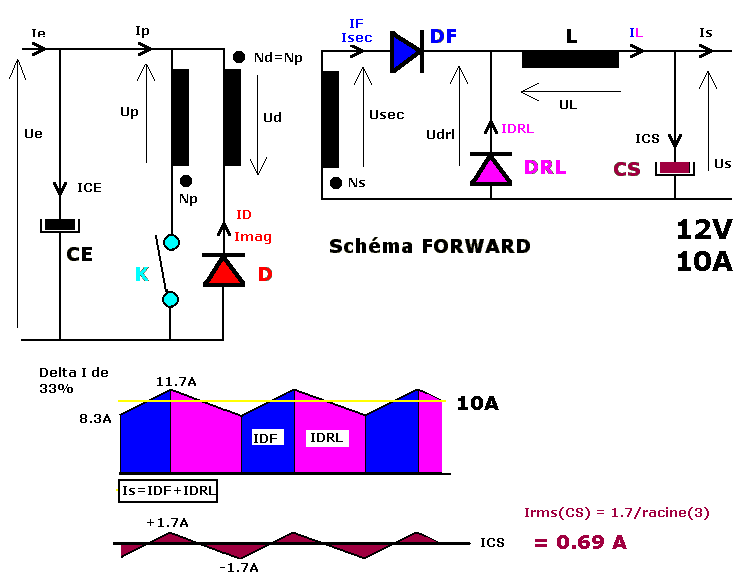

6	Comparatif	Comparatif avec une Topologie FORWARD , Schéma générique habituel :
7	Conclusion :	La sélection des condensateurs doit être établie d'une manière approfondie et précise
		La validation électrique est difficile et subjective , il convient de prendre les dispositions ( marges techniques ) nécessaires.
		La topologie de l'alimentation permet d'obtenir un schéma économisant les durées de vies des condensateurs électrochimiques.
		La température est une donnée extrêmement influente sur la durée de vie d'un condensateur électrochimique , sa position dans l'alimenttation est donc critique ou stratégique.
		Le surcoût de passage à des condensateurs haute technologie est parfois supérieur à celui pour le changement de topologie.
